Zer da Din Rail Terminal bat?

Itxitura elektrikoak, kontrol-panelak eta automatizazio industrialeko sistemak oinarrizko osagai batean oinarritzen dira energia modu seguru eta eraginkorrean antolatzeko eta banatzeko:Din Rail terminal blokea. Kontrol-armairu berri bat diseinatzen ari zaren ala lehendik dagoen instalazio bat berritzen ari zaren ala ez, Din Rail Terminal bat zer den, nola funtzionatzen duen eta zergatik garrantzitsua den ulertzeak nabarmen eragin dezake zure sistemaren fidagarritasuna, segurtasuna eta epe luzerako mantentze-kostuak. Artikulu honek ingeniaritza elektriko modernoaren osagai funtsezkoenetako bati buruzko ikuspegi teknikoa eskaintzen du.

AtYueqing TAER Electric Co., Ltd., gure taldeak urteak eman ditu errendimendu handiko Din Rail Terminal Block soluzioak ingeniaritza eta fabrikatzen mundu osoko fabrikazio, energia, eraikinen automatizazioa eta garraio industrietan bezeroentzat. Gida honetan, oinarrizko definizioetatik eta produktuen parametroetatik hasi eta instalazioko jardunbide egokienetara eta hautapen irizpideetaraino, zure hurrengo proiekturako erabaki seguruak eta informatuak hartzeko ezagutza emanez.

Zer da Din Rail Terminal bat eta nola funtzionatzen du?

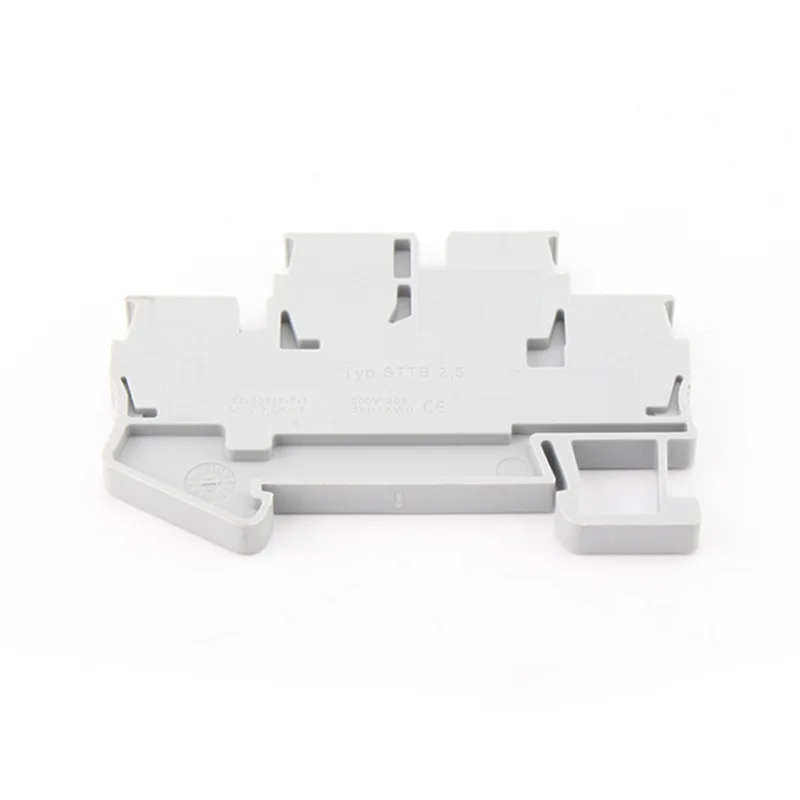

Din Rail Terminala konektore elektriko modular eta isolatua da, metalezko errail estandarizatu batean muntatzeko diseinatua, normalean DIN erraila (Deutsche Institut fur Normung rail) deitzen zaiona, itxitura elektrikoen eta kontrol panelen barruan. Eroale elektrikoak instalazio batean konektatu, antolatu eta banatzen diren erdiko bilgune gisa balio du. Hari-konexio solteetan edo kableatu pertsonalizatuen eskema konplexuetan fidatu beharrean, Din Rail Terminal Blokeak zirkuitu elektrikoak kudeatzeko metodo garbia, errepikagarria eta kodearekin bat egiten du.

Funtsezko funtzionamendu-printzipioa zuzena da. Borne-bloke bakoitzak metal eroaleko elementu bat hartzen du, normalean kobrezko aleazioz edo eztainuz estalitako letoiaz egina, suaren aurkako etxebizitza isolatzaile batean itxita. Hariak terminalaren ataketan sartzen dira eta estutzeko mekanismoen bidez bermatzen dira. Metalezko eramailea DIN errailaren gainean lotzen edo irristatzen da, blokea ondo blokeatzen du. Terminal-bloke anitz lerrokatu daitezke trenbidean zehar, ikuskatzeko, probatzeko eta aldatzeko erraza den kableatuaren kanal egituratua sortuz.

Estandar baten funtsezko osagai funtzionalakDin Rail terminal blokeabesteak beste:

• Etxebizitza isolatzailea:Normalean PA66 (poliamida) edo polikarbonatoz egina dago, UL 94 V-0 edo V-2 estandarrei erresistentzia dielektriko eta suaren aurkako erresistentzia handia eskaintzen duena.
• Uneko barra / elementu eroalea:Korrosioari aurre egiteko eta denboran zehar eroankortasun egonkorra bermatzeko, nikelez edo eztainuz estalitako kobrezko edo letoizko barra.
• Lotzeko mekanismoa:Torlojua, udaberria, push-in edo IDC (isolamendu-desplazamendu-kontaktua) diseinuetan eskuragarri dago, eta bakoitzak abantaila desberdinak eskaintzen ditu kablearen abiaduran, bibrazio-erresistentzian eta mantentze-irisgarritasunean.
• Muntatzeko oina / errail-klipa:DIN errailean blokeatzen den karkasaren beheko atala. Terminal moderno gehienek EN 50022 35 mm eta EN 50035 G-rail profilak onartzen dituzte.
• Osagarrien ataka:Etxebizitzaren alboko edo goiko aldean zirrikitu edo zirrikituak, amaierako euskarriak, zubi-zubiak, zatiketa-plakak eta etiketak markatzeko.

Din Rail Terminalaren izaera modularrak esan nahi du bloke bakoitza banan-banan ordezkatu edo birkonfiguratu daitekeela aldameneko konexioak trabarik gabe - abantaila kritikoa ekoizpen-ordutegi estuetan lan egiten duten mantentze-taldeentzat. Gure ingeniariak atCHTARGure Din Rail Terminal Block produktu sorta bereziki diseinatu dugu tresnarik gabeko proba-portuekin eta kolorez kodetutako karkasekin, eremuan zerbitzu-denbora gehiago murrizteko.

Zeintzuk dira Din Rail terminal blokeen oinarrizko motak?

Din Rail terminal bloke guztiak ez dira berdinak. Zirkuitu konfigurazio ezberdinek, segurtasun-baldintzak eta espazio-murrizketek terminalen diseinu desberdinak eskatzen dituzte. Kategoria nagusiak ulertzeak ingeniariek eta kontratazio profesionalek beren aplikaziorako produktu egokia zehatz dezakete.

Elikadura bidezko terminal-blokeak

Mota ohikoena, eroaletik eroale konexio zuzenetarako erabiltzen dena. Korrontea zuzenean pasatzen da barne-barratik hari-sarrera batetik bestera. Potentzia-banaketa orokorrerako eta seinale-zirkuituetarako egokia.

Lurreko / Lurreko terminal-blokeak

Lurreratze bide fidagarria ezartzeko bereziki diseinatua. Barneko metalezko elementua DIN errailarekin zuzeneko kontaktuan dago, bera lurreratuta dagoena. Hauek kolore-kode hori-berdeak dira IEC 60445 arauen arabera.

Fusionatutako terminal-blokeak

Sartu miniaturazko fusibleen euskarria terminalaren gorputzean, zirkuituaren adar mailan gainkorrontearen babesa eskainiz. Fusiblea ordezkatzea posible da hariak deskonektatu gabe, mantentze-lanak nabarmen erraztuz.

Deskonektatu / Isolatzea Terminal blokeak

Zirkuitua hariak kendu gabe irekitzea ahalbidetzen duen aizto-xafla deskonektatzeko mekanismoa dauka. Ezinbestekoa proba, neurketa eta segurtasun interblokeatzeko aplikazioetan.

Maila anitzeko terminal-blokeak

Pilatu bi edo hiru zirkuitu maila bertikalki etxebizitza-aztarna bakarrean. Gure fabrikak solairu biko eta hirukoitzeko aldaerak hornitzen ditu, panelen zabalera eskakizunak % 60 arte murrizten dituztenak, maila bakarreko errenkada baliokideekin alderatuta.

Sentsore/eragingailu terminal blokeak

Automatizazio sistemetan 24V DC sentsore kableatuetarako diseinatua. Sartu LED adierazle integratuak, diodoen babesa eta eroale anitzeko sarrerak eremuko gailuen konexioak errazteko.

Zein produkturen parametrok definitzen dute kalitate handiko Din Rail terminal blokea?

Prezioan soilik oinarritutako Din Rail Terminal bloke bat hautatzea hutsegite, berme erreklamazioak eta geldialdi garestia dakar. Hautaketa egokia errendimendua, segurtasuna eta iraupena definitzen duten parametro teknikoak argi ulertzean hasten da. AtCHTAR, gure Din Rail Terminal Block produktuak parametro kritiko hauen arabera baloratu eta probatzen dira:

Parametro elektrikoak

• Tentsio nominala:Terminalak segurtasunez kudeatu dezakeen etengabeko funtzionamendu-tentsio maximoa. Gure gama estandarrak 250V, 400V, 600V, 800V eta 1000V AC/DC aldaerak hartzen ditu.
• Korronte baloratua:Korronte etengabeko gehienezko ahalmena. Gure produktu-lerroa 6A (seinale-maila) eta 125 A (potentzia astunaren banaketa) terminalak hartzen ditu.
• Indar dielektrikoa:2 aldiz tentsio nominalarekin + 1000 V-an probatu da minutu 1 IEC 60947-7-1 arauaren arabera. Horrek berresten du isolamendua ez dela hautsiko igoera baldintzetan.
• Kontaktuaren erresistentzia:Miliohmetan neurtuta. Kontaktu-erresistentzia txikiagoak bero gutxiago sortzea eta energia-eraginkortasuna hobetzea dakar. Gure terminalak 5 mO-tik beherako kontaktu-erresistentzia mantentzeko probatu dira beren bizitza osoan zehar.
• Zirkuitu laburreko jasaten balorazioa:Terminalak akatsen korronte maximoa egiturazko hutsegiterik gabe iraun dezake. Kritikoa urrian gorako etengailuek babestutako paneletarako.

Parametro mekanikoak

• Hariaren sarrera-barrutia:Terminalak har dezakeen eroaleen sekzio minimoa eta maximoa, mm2 edo AWG-tan adierazita. Gure gamak 0,5 mm2 eta 95 mm2 arteko alanbre solidoak edo haridunak hartzen ditu.
• Lotzeko momentua (Torloju mota):Zehaztutako estutze momentua Nm-tan. Gehiegizko momentua edo parea gutxitzea akats moduak dira. Gure datu-orriek produktuaren tamaina bakoitzerako balio zehatzak zehazten dituzte.
• Etxebizitza Materiala:PA66 GF30 (beira-zuntzez indartutako poliamida) terminal estandaretarako; polikarbonatoa eskuragarri dago gardentasun handiko ikuskapen-paneletarako.
• Sukoitasunaren balorazioa:UL 94 V-0 estandar gisa gure Din Rail Terminal Block gama osoan, hau da, sugarra kentzen denetik 10 segundoren buruan itzaltzen da.
• Funtzionamendu-tenperatura-tartea:Tarte estandarra -40 gradu C eta +120 C gradukoa da, kanpoko armairuetarako eta ingurune handiko ingurune industrialetarako egokia.
• Babes maila:Terminal-blokeak beraiek normalean IP20 maila dute; itxiturak kanpoko IP kalifikazioa ematen du.

Produktu-parametroen erreferentzia-taula osoa

Zergatik da Din Rail terminal blokea industria estandarra panelen kableatzeko?

Mundu osoko ingeniariek eta panel-eraikitzaileek Din Rail Terminal Blokean bat egin dute beren kableatu-metodo hobetsia arrazoi oso praktikoengatik. Arrazoi hauek ulertzeak kalitatezko terminaletan egindako inbertsioa justifikatzen laguntzen du eta alternatiba eskasek epe luzerako arriskua zergatik sortzen duten azaltzen du.

Normalizazioaren onura bakarrik nabarmena da. DIN errailaren profila nazioarteko arauek (EN 50022, EN 50023, EN 50035) definitzen dute, hau da, gure fabrikako terminal blokeakYueqing TAER Electric Co., Ltd.fisikoki truka daitezke merkatu osoko osagarri estandarrekin. Horrek bezeroak iturri bakarreko menpekotasunetik babesten ditu eta panel globalak sinplifikatzen ditu tokiko hornikuntza behar den tokian.

Estandarizazioaz harago, Din Rail Terminal blokeak abantaila neurgarriak eskaintzen ditu proiektuaren bizi-zikloko fase guztietan:

• Diseinu fasea:Diseinu modularrak aukera ematen die ingeniariei egungo edukiera eta espazio eskakizun zehatzak kalkulatzeko konfigurazio pertsonalizatu konplexurik gabe. CAD sinbolo estandarrek eta 3D ereduek panelen diseinua azkartzen dute.
• Fabrikazio Fasea:Snap-on muntaketa torlojuetan muntatutako terminal-zerrendak baino nabarmen azkarragoa da. Spring-clamp aldaerek esku bakarreko alanbreak erremintarik gabe sartzea ahalbidetzen dute, panelak muntatzeko denbora %30etik %50era murriztuz gure fabrikako probetan.
• Proba fasea:Deskonektatzeko eta probatzeko entxufearen osagarriek zirkuituak banan-banan isolatu eta probatzeko aukera ematen dute inguruko konexioak eragotzi gabe, martxan jartzeko denbora eta kableatze gurutzatuen akatsen arriskua murriztuz.
• Mantentze-fasea:Banakako terminalen ordezkapenak panel osoa birkableatu gabe konponketa-denborak minututan neurtzen ditu orduetan baino. Kolorez kodetutako karkasak eta inprimatutako errotulatzaileak teknikariek zirkuituak berehala trazatzen dituzte.
• Betetze fasea:IEC 60947-7-1 eta UL 508A betetzea aldez aurretik ziurtatuta dago osagaien mailan, azken bezeroentzako panel-mailako ziurtagirien auditoriak erraztuz.

Gure bezeroek etengabe adierazten dute behar bezala zehaztutako Din Rail Terminal Block diseinura aldatzeak panelen kableatuaren akatsak % 40 baino gehiago murrizten dituela eta batez besteko mantentze-deien iraupena erdira murrizten dela. Hauek ez dira hobekuntza marjinalak - zuzenean berme-erreklamazio murrizteetan, bezeroen gogobetetze handiagoan eta jabetza-kostu total txikiagoan 10 eta 20 urteko panelen bizitzan zehar.

Nola hautatzen duzu zure aplikaziorako Din Rail Terminal egokia?

Din Rail terminal bloke zuzena hautatzeak produktuaren parametro baloratuak zirkuituaren benetako funtzionamendu-baldintzekin bat etortzea eskatzen du, segurtasun-marjina egokiak aplikatuta. Hautaketa-prozesu sistematiko batek gehiegizko espezifikazioa (alferrikako kostua) eta zehaztapen gutxikoak (segurtasun eta fidagarritasun arriskua) saihesten ditu.

Jarraitu urrats hauek hautaketa-esparru egituratu gisa:

1. Definitu zirkuituaren tentsioa eta korrontea:Hasi benetako funtzionamendu-tentsioarekin eta zirkuituaren gehienezko etengabeko korrontearekin. Aplikatu gutxienez % 20ko murrizketa-faktorea 40 gradu C-tik gorako giro-tenperaturan edo dentsitate handiko terminal-lerroetan metaketa termikoa gertatzen denean.
2. Zehaztu hari mota eta sekzioa:Egiaztatu eroaleak alanbre solidoak, hari finak edo férula-amaituriko alanbre malgua diren. Mota bakoitzak estutze-baldintza desberdinak ditu. Spring-clamp terminalek, oro har, hari finko alanbreak hobeto maneiatzen dituzte torloju-pintza-diseinuak férularik gabekoak baino.
3. Identifikatu ingurumen-baldintzak:Funtzionamendu-tenperatura-barrutia, bibrazioen presentzia (aukeratu malguki-pintza bibrazio handiko inguruneetarako), esposizio kimikoak eta kutsadura-mailak etxebizitzaren materiala eta kontaktu-plakadura hautatzean eragiten dute.
4. Egiaztatu beharrezko ziurtagiriak:Ipar Amerikako merkatuek UL/CSA zerrendatutako terminalak behar dituzte. Europako merkatuek CE marka eskatzen dute. Eguzki eta EV aplikazioek TUV edo IEC 62196 ziurtagiri osagarriak eska ditzakete. Gure Din Rail Terminal Block produktu sorta guztiz ziurtatutako aukerak barne hartzen ditu merkatu nagusi guztietarako.
5. Hautatu konexio-teknologia:Torlojuzko besarkadura malgutasuna eta eremua konpontzeko; abiadura eta bibrazioen immunitaterako malgukia; push-in bolumen handiko kableatu automatizaturako; IDC kable zinta aplikazioetarako.
6. Planifikatu osagarriak:Diseinu-fasean amaierako euskarriak, zubi-zubiak, markaketa-zerrendak, partizio-plakak eta proba-tapoiak zehaztu behar dira, panela eraikitzean atzerapenak ekiditeko.

Konexio Teknologien Konparaketa

Gure talde teknikoa helbideanYueqing TAER Electric Co., Ltd.eskuragarri dago zure panelen eskemak berrikusteko eta zure aplikaziorako Din Rail Terminal Block zehaztapen optimoa gomendatzeko. Doako salmenta aurreko aholkularitza teknikoa eskaintzen dugu proiektu kualifikatuentzat.

Nola fabrikatzen ditu Yueqing TAER Electric Co., Ltd.-k Din Rail terminalak?

Fabrikazio-kalitatezko Din Rail Terminal Blokeek zehaztasuna eskatzen dute fase guztietan, lehengaien hautapenetik hasi eta amaitutako produktuen probak arte. AtYueqing TAER Electric Co., Ltd., gure ekoizpen-prozesua kalitatea kudeatzeko printzipio zorrotzen inguruan eraikitzen da, eta ISO 9001 ziurtagiria fabrikazio-urrats guztiak arautzen ditu.

Gure fabrikak terminal-blokeen familia bakoitzerako produkzio-lerro dedikatuak funtzionatzen ditu, barneko tresneria eta moldeen fabrikazioaren laguntzarekin. Honek gure ingeniaritza-taldeari malgutasuna ematen dio etxebizitzen dimentsioak, kolore-kodeak eta markatze-konfigurazioak OEM bezeroentzat pertsonalizatzeko, normalean merkataritza-enpresetatik eskuratzean aplikatzen diren gutxieneko eskaera-kantitate-murriztapenik gabe.

Gure Kalitate Kontrolerako Prozesua

• Sarrerako materialaren ikuskapena:Kobre aleazio, letoia eta polimero lehengai guztiak lotean probatzen dira iristean. Kobrearen garbitasuna, trakzio-erresistentzia eta polimeroen sukotasuna egiaztatzen dira materialak ekoizpenean sartu aurretik.
• Prozesuan Dimentsio Kontrola:Ikusmenaren ikuskapen automatikoko sistemak etxebizitzen dimentsioak eta kontaktuen geometria egiaztatzen ditu injekzio-moldaketa eta estanpazio-ziklo guztietan. Tolerantziaz kanpoko piezak automatikoki baztertzen dira.
• Harremanetarako erresistentzia probak:Amaitutako terminal-blokeen % 100 kontaktuaren erresistentzia probatzen da lau hari miliohm-ko neurketa-sistema baten bidez. 5 mO-ko atalasea gainditzen duten unitateak produkzio lotetik kentzen dira.
• Indar dielektrikoaren proba:IEC 60947-7-1 IEC 60947-7-1-ren arabera 2x tentsio nominalarekin + 1000 V-ko ausazko probak egiten dira ekoizpen-lote guztietan.
• Ateratzeko indarraren proba:Alanbre atxikipen-indarra lagin-unitateetan neurtzen da estutze-mekanismoaren errendimenduak zehaztapenak betetzen dituela egiaztatzeko.
• Zahartze termikoa baliozkotzea:Zahartze bizkortuek 120 gradu C-tan 1000 ordu baino gehiagotan egiaztatzen dute etxebizitzak eta kontaktu-materialek beren propietateak mantentzen dituztela espero den produktuaren bizitzan zehar.

Gure fabrikak Din Rail Terminal Block produktuak bidaltzen dizkie 40 herrialde baino gehiagotako bezeroei. Gure esportazio-ontzia garraio-kalteetatik eta hezetasunaren esposiziotik babesteko diseinatuta dago, ozeano-merkantzien bidalketetarako kartoi guztietan sartuta dauden lehorgailu-paketeekin. Katalogoko elementu estandarren epeak 7 eta 15 lanegunekoak izaten dira eskaera berresten denetik.

Ondorioa

Din Rail terminal blokea kableatu pasiboaren osagarri bat baino askoz gehiago da. Zehaztasunez diseinatutako osagaia da, zeina zuzenean eragiten duen panel elektriko eta kontrol sistema bakoitzaren segurtasunean, fidagarritasunean eta mantentze-gaitasunean. Banaketa-zirkuitu orokorrak maneiatzen dituzten jario-blokeetatik hasi eta karga kritikoak babesten dituzten aldaera fusionatu eta deskonektatuetaraino, gure gamako produktu bakoitza hemen.Yueqing TAER Electric Co., Ltd.hamarkadetako zerbitzuetan errendimendu koherentea emateko diseinatu eta fabrikatu da.

Din Rail Terminal egokia hautatzea zirkuituaren parametroak, ingurumen-baldintzak eta ziurtapen-eskakizunak argi ulertzen hasten dira. Lehengaitik amaitutako produktura kalitatea kontrolatzen duen fabrikatzaile bat hautatzen jarraitzen du, ez egiaztatu gabeko hornitzaileetatik jasotako osagaiak muntatzen dituena. Gure Din Rail Terminal Block produktu-lerroak dokumentazio tekniko osoa, proba-txosten ziurtatuak eta zure proiektuari zehaztapenetatik martxan jarri arte laguntzeko prest dagoen ingeniaritza talde dedikatu batek babesten du.

Din Rail Terminaleko soluzioak ebaluatzen ari bazara panelen diseinu berri baterako, sistema berritzeko edo epe luzerako horniduraren jarraipena behar duen OEM produktu baterako, gure taldeaYueqing TAER Electric Co., Ltd.laguntzeko prest dago. Gure produktuen katalogoak 300 SKU estandar baino gehiago hartzen ditu, eta produktu-familia guztietan konfigurazio pertsonalizatuak daude eskuragarri.
